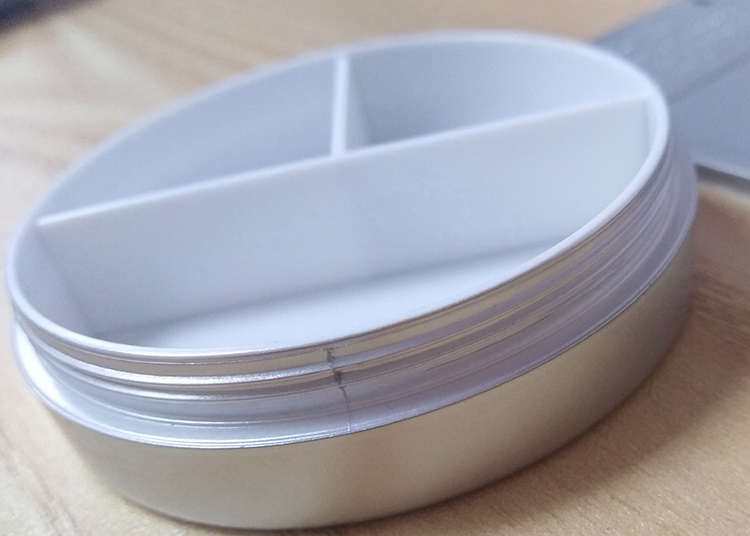

免噴涂材料應(yīng)用十分廣泛，越來越多的免噴涂材料受到了生廠商家的青睞。免噴涂塑料的注塑工藝是個(gè)不可忽視的緩解，下面我們一起來看下免噴涂材料成型時(shí)需要注意的注塑工藝。

1、干燥控制——含水量5%以下

免噴涂材料與大多數(shù)材料一樣，會(huì)吸收空氣中的水汽。在成型加工前必須進(jìn)行干燥，否則可能導(dǎo)致制品表面銀絲和水花以及影響制品表面光澤。

通常要求干燥后免噴涂材料含水量控制在0.05以下。例如，對(duì)于ABS基材的免噴涂材料，干燥溫度通常為70℃-85℃，干燥3-4小時(shí)。

溫度過高容易引起材料性能降低;溫度過低、干燥時(shí)間不夠，樹脂含水率過高，制品表面容易產(chǎn)生氣痕。

2、注塑溫度——中低溫注塑

由于免噴涂樹脂中添加了金屬顏料，在螺桿的高剪切作用下，容易引起金屬顏料的變色。因此，免噴涂材料成型溫度設(shè)置原則是在確保材料充分塑化前提下，盡量使用中低溫度注塑，以防止材料降解。

例如，以ABS為基材的免噴涂材料加工溫度為210℃-230℃。溫度過高，材料發(fā)生降解，制品表面產(chǎn)生氣痕。

3、注塑速度—中速分段階梯式控制

在使用免噴涂材料注塑時(shí)，選擇注塑速度主要考慮制品的外觀、模具的排氣以及注塑機(jī)型腔內(nèi)樹脂流動(dòng)的阻力。

較快的注塑速度一般會(huì)使熔膠流程加長(zhǎng)，適合充填薄壁制品，并形成較好的表面光潔度和表面效果。但過快的注塑速度容易使熔膠遭受強(qiáng)剪切，導(dǎo)致珠光色粉形狀和粒徑發(fā)生破壞而降低制品的特殊色彩效果。另外，澆口附近容易出現(xiàn)噴射痕、排氣不良等問題。

因此，在保證產(chǎn)品表面效果和質(zhì)量的前提下，建議選用中速的分段階梯式速度控制，以確保充填順暢和制品外觀。

4、注射壓力——較低壓力

注射壓力是為了克服熔體在流動(dòng)過程中的阻力，給予熔體一定的充填速度及對(duì)熔體進(jìn)行壓實(shí)、補(bǔ)縮，以保證充填過程順利進(jìn)行。實(shí)際注塑壓力跟許多變量有關(guān)，如：熔體溫度、模具溫度、制件幾何形狀、壁厚、流動(dòng)長(zhǎng)度，以及其它模具和設(shè)備情況。

通常，最好選用能滿足性能、外觀和注塑循環(huán)的較低壓力。同時(shí)要關(guān)注實(shí)際注塑峰值壓力與設(shè)定值的差異。一般情況下，合適的保壓壓力為注射壓力的60-80%。

5、模具溫度——較高模溫

模具溫度直接影響最終制品的表面光亮度、熔接線及其強(qiáng)度等。使用高的模具溫度可以增加材料流動(dòng)性，獲得較高的結(jié)合線強(qiáng)度，并且能降低成型制品內(nèi)應(yīng)力，使其耐熱性和耐化學(xué)品性更好，同時(shí)提高熔膠對(duì)模具表面的復(fù)制性，提高制品光澤度和特殊色彩效果。

為了達(dá)到理想的表面質(zhì)量效果，在使用免噴涂材料時(shí)，應(yīng)盡量采用較高模溫。對(duì)于ABS作為基材的免噴涂材料，模溫通常為70-90℃。

總之，只有合理模具設(shè)計(jì)、適當(dāng)?shù)母稍餃囟取⒆⑺軠囟?、注塑速度、合理的模溫是免噴涂材料制成外觀靚麗制品的必不可少的條件。

以上就是關(guān)于免噴涂材料注塑工藝的相關(guān)知識(shí)，如需了解更多關(guān)于免噴涂塑料注塑、免噴涂塑料 工藝、免噴涂塑料應(yīng)用、 免噴涂塑料定制的資訊，請(qǐng)關(guān)注銀鏈科技，聯(lián)系方式： 0760-22281608 。
